丰田埃尔法车身系统新技术剖析(一)

丰田埃尔法车身系统新技术剖析(一)

2014-07-15 13:09 来源:汽车维修技师 作者:深圳/修车一朗

  • 一、MPX(多路通信)系统

    1. 总述

    埃尔法的MPX 使用3 种通信协议:CANLINAVC-LAN

    CAN 主要用于本系统的通信,如表1 所示。

    2.MPX 系统图

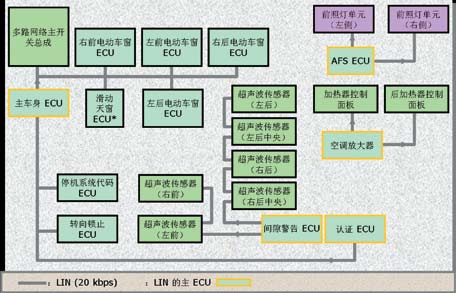

    MPX 系统:CAN 网络系统如图1所示,LIN 网络系统如图2 所示。

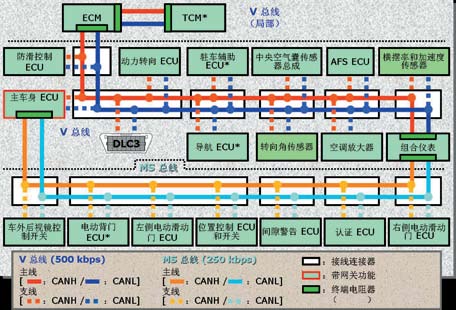

    图1 MPX系统图(CAN



    图2 MPX系统图(LIN

    二、照明系统

    1. 智能AFS( 自适应前照灯系统)

    1)两种智能 AFS 控制

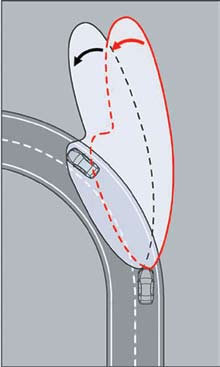

    中高速控制(如图3 所示)。

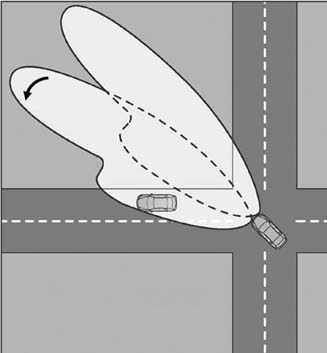

    低速控制(如图4 所示)。



    图3 中高速转弯


    图4 低速转弯

    2)工作原理

    AFS ECU 通过转向角和车速计算近光的旋转角度,如表2、表3 所示。

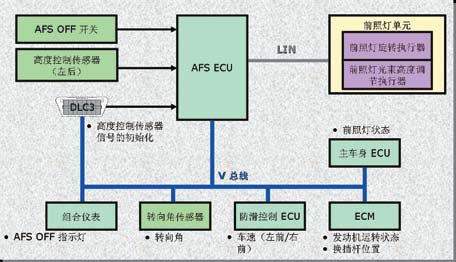

    3)系统图(包括自动光束高度调节系统),如图 5所示。

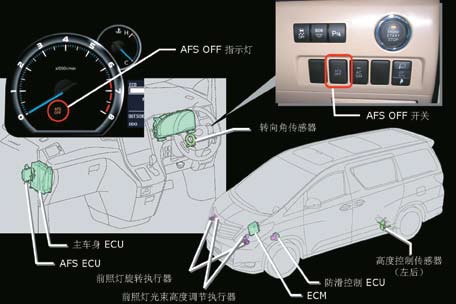

    4)智能 AFS系统主要零部件位置,如图 6所示。

    图5 智能AFS系统图



    图6 智能AFS系统主要部件位置

    2.故障诊断

    1AFS ECU初始化

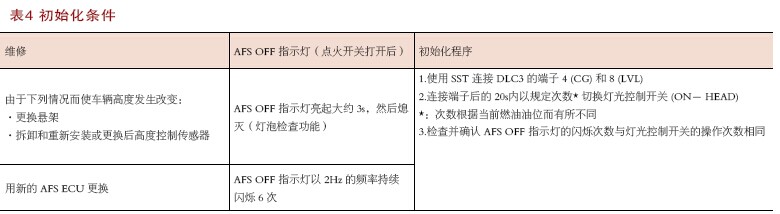

    进行初始化条件,如表 4所示。

    初始化前的车辆准备工作:

    a.卸载后备箱和车辆,确保备胎、工具和千斤顶在其原位。

    b.检查并确认车内无乘客。

    c.熄灭前照灯。

    d.将车辆停在水平地面上并保持车辆高度不变。

    初始化程序:

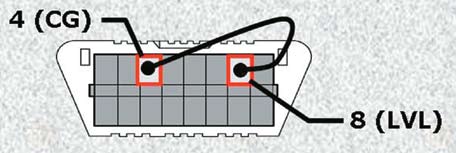

    a.使用 SST (09843-18040)SST 连接至 DLC3 的端子 4 (CG)8 (LVL),如图 7所示。

    b.连接端子后的 20s内以规定次数 * 切换灯光控制开关 (ON­

    HEAD)*:次数根据当前燃油油位而有所不同,如图 8和表 5所示。

    注意:以大约 1s的时间间隔切换灯光控制开关。务必从车外操作灯光控制开关。

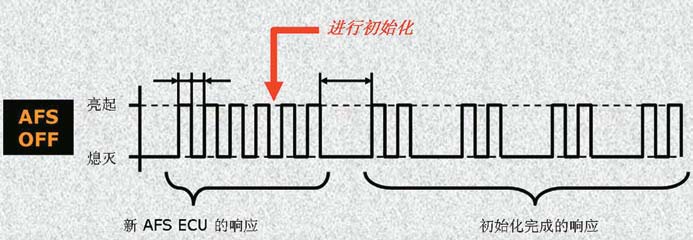

    c.检查并确认 AFS OFF 指示灯的闪烁次数与灯光控制开关的操作次数相同。

    实例:

    用新的 AFS ECU 更换。

    当前燃油油位:在 B 范围内(规定次数:2 次),如图 9所示。

    2)更换灯泡(后组合灯)

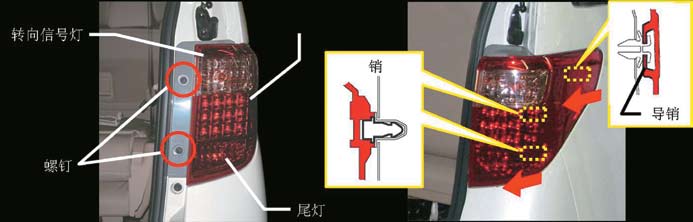

    拆下 2 个螺钉,分离 2 个销和导销,如图 10所示。灯泡型号如表 6所示。

    3)可制定车身电气功能

    智能检测仪可改变系统设定。

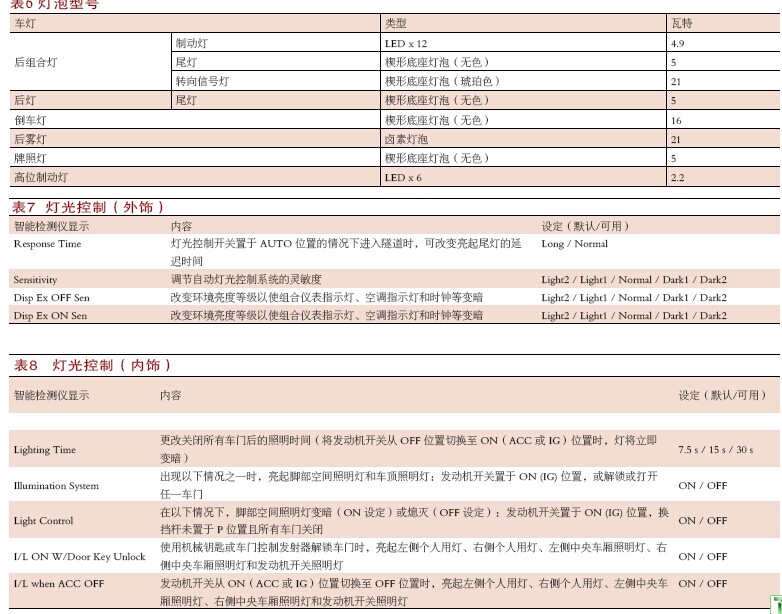

    控制 ECU:主车身 ECU。设定灯光控制:外饰如表 7所示,内饰如表8所示。




    图7 DLC3插接器的端子连接


    图8 燃油油位


    图9 初始化操作示意图

    三、刮水器和清洗器

    1.概述

    采用带雨量感应功能的刮水器系统,根据雨量和车速控制刮水器间隔和速度。

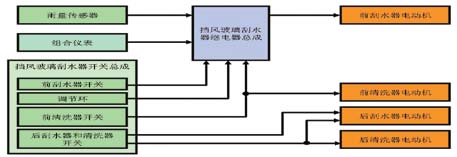

    2.刮水器和清洗器系统框图,如图 11所示



    10 灯泡拆卸图



    11 刮水器和清洗器系统框图



    (本文摘自《汽车维修技师》2011年第4期,更多新车透视请参见杂志)
