捷达、宝来EPC灯亮及EPC部件引起的加速不畅、耸车和油门失控

2014-07-21 15:58 来源：汽车维修技师 作者：蒋志会

• EPC，中文意为电子节气门，它不仅是取代原始的机械式节气门拉线，而且是一个电子节气门系统。仪表上的“EPC”灯是电子节气门系统的监控灯, 如果点亮则证明电子节气门系统组件（如图1 所示）可能出现了故障。





  图１　电子节气门EPC系统组件



  以往离合器踏板开关的作用：防止在挡启动，发生蹿车事故。就是在启动回路中串接离合器开关，即不踩离合器踏板将无法启动发动机（如图2 所示）。

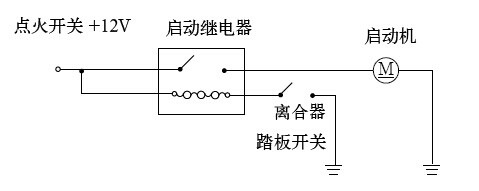

  图２　离合器踏板开关电路



  以往制动灯开关的作用：制动灯开关闭合后电流分两路，一路流向后制动车灯；另一路流向ABS 控制单元，提供是否执行防抱死的辅助信号（如图3 所示）。

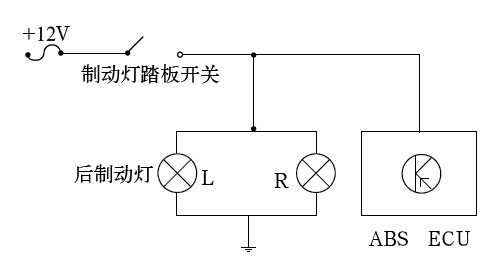

  图３　制动系统电路



  而现在捷达、宝来轿车手动挡变速器车型的离合器踏板开关与制动踏板开关除上述作用外（此离合器开关没有防在挡启动功能），还要把两个开关的信号传递给发动机控制单元，参与发动机的喷油控制。

  1.EPC 灯亮的软件故障：针对捷达手动变速器，1.6L 滚子摇臂发动机，软件版本号0819、0821（ 例如用诊断仪进入01发动机控制系统查询电脑版本号：SIMOS74.1.6L.2V.DOHS0821）。如果EPC 灯点亮首先查询电脑版本号：如果是“0819”或“0821”，需要用VAS5051 或5052 插入专用升级光盘（分OBD 和非OBD）对该发动机控制单元进行刷新升级，刷新后电脑版本号自动由原来的0819 改为1512、0821 改为1511， 相当于给发动机控制单元重新编程。此项工作需要到售后服务站进行。

  2. 如果排除软件故障后，EPC 灯还亮，或同时伴有油门失控、加速耸车、加速不良、怠速抖动等现象，请检查以下几项：

  （1）节气门是否过脏，如果过脏清洗排除。

  （2）氧传感器是否有故障或使用了劣质燃油？

  （3）离合器踏板开关和制动灯踏板开关是否功能正常（如图4 所示）对于这项的检查有两种方法：①用万用表二极管导通挡直接量取两个开关的开/ 关导通功能。②用诊断仪读取数据流01 → 08 → 066 组的第2 区“00000000”的第6、7、8 位状态。第6 位表示离合器踏板开关状态；第7、8 位表示制动踏板开关的状态；“0”表示原始状态，“1”表示踩下踏板开关闭合接通的状态。





  图４　制动开关位置



  如果换上新的开关后故障现象未消失，先路试几千米，如果还未排除，可能是开关安装不到位或安装方法不对。开关的正确安装方法如图5 所示。





  图５　安装方法



  ①按下推杆（约5mm）的同时将底座右旋到如图6 所示的安装位置的最右端，然后根据踏板行程调整开关推杆的长度（推/ 拉推杆）。





  图６　安装位置



  ②调整好推杆长度后，手指轻按推杆（约5mm）将底座左旋至安装位置的最左端，即开关的最终安装位置。

  ③把踏板用手推到底，把开关插入支架中右旋安装到位，然后用诊断仪读取数据流“01 → 08 → 066”查看开关的功能，确认安装正确。

  3. 特殊情况：①发动机在踩下离合器踏板时怠速忽高忽低；更换离合器踏板开关后故障排除。有时开关损坏，EPC 灯不一定亮，发动机控制单元也不一定会有故障信息存储。②在长时间半踩离合器踏板状态倒车时，发动机转速保持在1200r/min，节气门加不上速，失去控制。这种情况下只要关闭点火开关并重新启动发动机就会一切正常。如果踏板开关没问题，不需维修。③如果两个后制动灯同时都不亮，也会引起EPC 灯点亮。







  （本文摘自《汽车维修技师》2011年第4期，更多高手秘笈请参见杂志）
