一、基本信息
1.动力系统
2011款 GL8采用了与旧款不同的全新动力系统及车身电气系统。动力系统有两种配置:
图1
(1)2.4L(LE5)全铝智能发动机+ 6速手自一体变速器(6T45E)。
(2)3.0L(LFW)V6 SIDI智能缸内直喷发动机+ 6速手自一体变速器(6T50E)。
2.底盘
(1)制动系统全车系标配ABS+EBD+TCS+ESP,四轮碟式制动。
(2)前麦弗逊式独立悬挂结构,后扭杆梁式半独立式悬挂。
(3)液压助力转向系统。
3.电气系统
(1)采用双区自动空调,后厢独立空调系统,包括制冷和加热。
(2)220V/150W交流车载电源。
(3)防眩目车内后视镜。
(4)HID大灯,带自动水平调整。
(5)能电动折叠电动调节的车外后视镜。
(6)四门电动车窗。
(7)智能倒车雷达 /智能倒车辅助摄像头(高工配)。
(8)右后电动滑门,电动后举升门。
(9)带防夹功能全景双天窗。
(10)智能语音导航,OnStar安吉星全时在线助理。
下面主要介绍与以前 GL8相比的新增部分,对于以前曾在本刊介绍过的内容从略。
二、车载通信
2011款 GL8的车载网络的基础是通用全球电气架构 A,但与之又有所不同。
1.诊断通信接口(DLC)

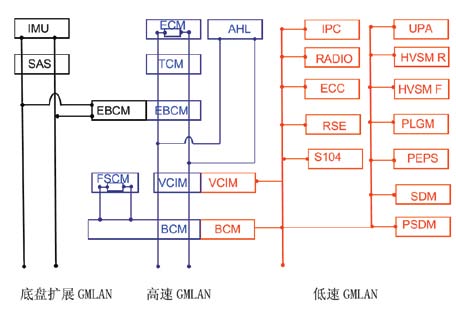

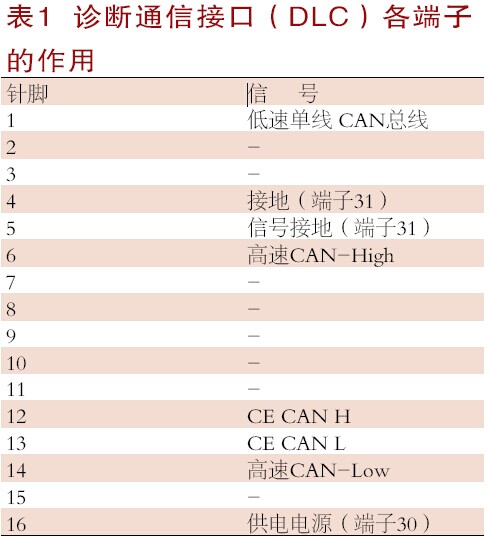

2011款 GL8车载网络示意图如图 1所示,诊断通信接口(DLC)如图 2所示,各端子的作用如表 1所示。由此可见,与新君威 /新君越相比,取消了中速 GM LAN网络。在原中速网络上的模块(如音响)改在了低速网络上。
图2 诊断通信接口(DLC)
2.高速 GM LAN
在高速 GM LAN上的模块有发动机控制模块(ECM)、自动变速器控制模块(TCM)、电子制动控制模块(EBCM)、车身控制模块(BCM)、自适应大灯高度控制模块(AHL)、 车辆通信接口模块(VCIM,即安吉星 OnStar模块)和燃油泵控制模块(FSCM)。高速 GM LAN是一种串行数据传输,速度为500kbit/s。高速 GM LAN由两根电线相互扭结构成,分别是 CAN-H(2.5~3.5V)和CAN-L(1.5~2.5V),相扭结是因为防止对车辆其他设备产生电磁干扰,同时可以消除电压在 CAN-H和CAN-L上快速变化而产生的磁场对。
3.底盘扩展 GM LAN
底盘扩展 GM LAN和高速 GM LAN几乎相同,只是专用于底盘系统而已。在底盘扩展 GM LAN的模块有电子制动控制模块(EBCM)、转向盘转角传感器(SAS)、多轴加速度传感器(IMU)。
4.低速GM LAN
低速 GM LAN是单线结构,数据传输速度是33.3kbit/s,诊断数据传输速度是83.3kbit/s,信号电压0~4V。低速GM LAN可以在点火开关关闭的情况下通信。车身控制模块(BCM)是低速GM LAN的主控制模块。在低速GM LAN上的模块有仪表(IPC)、车身控制模块(BCM)、气囊控制模块(SDM)、收音机(RADIO)、电子控制空调(ECC)模块、驻车辅助模块(UPA)、车辆通信接口模块(VCIM,即安吉星 OnStar模块)、座椅控制模块(HVSM)、后座音响娱乐控制(RSE)、后座椅控制开关(S104)、右侧电动滑门模块(PSDM)、电动举升门模块
(PLGM)等。
5.LIN总线
LIN总线是单线结构,电压为12V。2011款 GL8有多条 LIN线,其中各车窗的主控模块是车身控制模块(BCM),两前照灯高度调节执行器的主控模块是自适应大灯高度控制模块(AHL),仪表板多功能开关(音响 /空调操作面板)的主控模块是空调控制模块(ECC)和导航 DVD显示屏。对售后诊断而言,只能通过主控模块获得对下级 LIN模块的诊断信息(故障码),不能对 LIN模块单独诊断。
三、无钥匙车辆启动
1.功能说明
无钥匙进入及启动系统取消了车辆的点火开关,代之以点火模式按钮。当天线监测到钥匙在车内,且通过多模块组成的防盗验证后,按一下模式按钮,车辆进入附件接通(ACC)电源模式,再按一下,点火关闭(OFF)。在 OFF模式,长按模式按钮5s以上时,进入点火接通(ON)电源模式,再按一下关闭点火。如果要启动发动机,需在踩下制动踏板的同时,按下点火模式按钮。由此可见,这与以前新君威/新君越轿车点火模式的操作是不同的。两个比较如图 3所示。在 2011款以后的新君威/新君越轿车将采用新的点火控制模式。另外,对于 2011款以前的新君威/新君越轿车,在维修中对车身控制模块(BCM)软件升级后,点火模式也会变成新状态。
图3 新、旧点火模式的变化
图4 无钥匙进入及启动系统(PEPS)模块
图5 仪表台下部天线
图6 中央扶手箱下部天线
2.部件组成

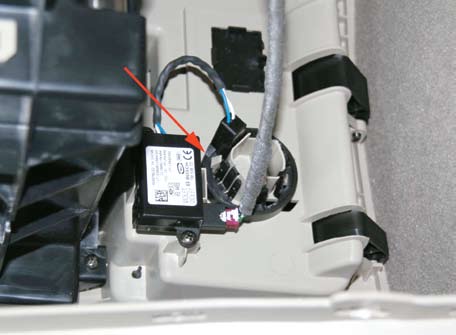

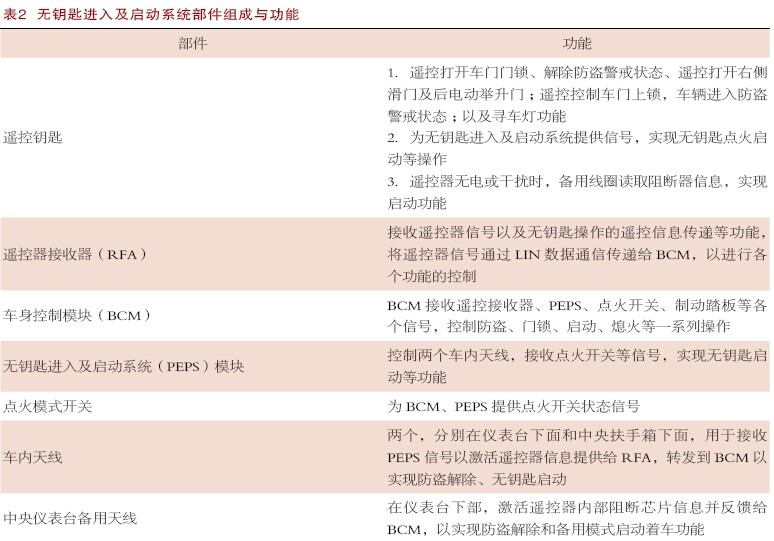

2011款 GL8无钥匙启动系统部件组成与功能如表 2所示。无钥匙启动系统(PEPS)模块位于右侧 C柱旁,如图 4所示。仪表台下部天线如图 5所示。中央扶手箱下部天线如图 6所示。备用天线位于中央仪表台中下部,如图 7所示。遥控接收器位于车内后视镜座上,如图 8所示。
(待续)
图7 备用天线

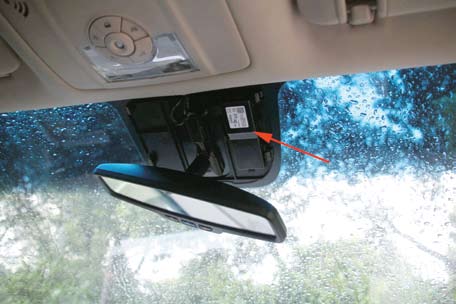

图8 遥控接收器
(本文摘自《汽车维修技师》2011年第1期,更多新车透视请参见杂志)
